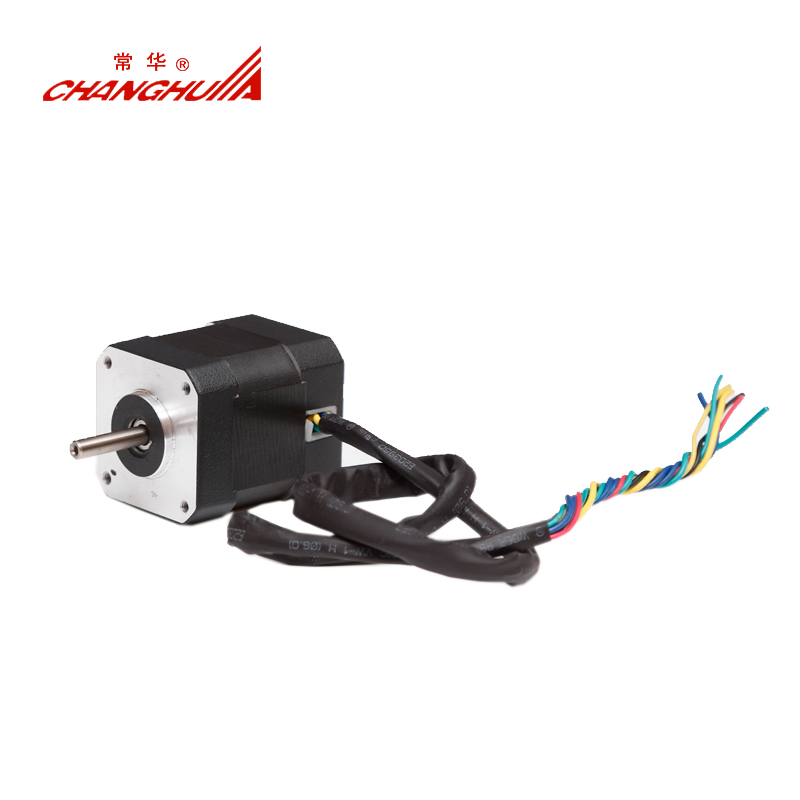

| CH42無刷電機規格表 | |||||
| 型號 | 42BLF20 | 42BLF40 | 42BLF60 | 42BLF80 | |
| 極數 | 8極或4極 | ||||
| 電壓 | V | 12/24/48 | |||
| 空載轉速 | RPM | 5300 | 5400 | 5200 | 5200 |
| 額定力矩 | N.m | 0.063 | 0.125 | 0.185 | 0.24 |
| 額定轉速 | RPM | 4000 | 4000 | 4000 | 4000 |
| 額定功率 | W | 25 | 50 | 75 | 100 |
| 額定電流 | A | 1.6 | 3.2 | 4.7 | 6.5 |
| 峰值力矩 | N.m | 0.18 | 0.37 | 0.54 | 0.72 |
| 重量 | Kg | 0.29 | 0.47 | 0.65 | 0.87 |
| 長度 | mm | 43 | 63 | 93 | 113 |
| 無刷電機接線說明 | ||||
| 序號 | 引線顏色 | 線規 | 功能 | 詳細描述 |
| 1 | 紅 | UL3266/28AWG | VCC +5VDC | 霍爾傳感器電源電壓 |
| 2 | 黑 | GND | 地面霍爾傳感器 | |
| 3 | 黃 | HALL A | 霍爾A信號 | |
| 4 | 綠 | HALL B | 霍爾B信號 | |
| 5 | 藍 | HALL C | 霍爾C信號 | |
| 1 | 黃 | UL3266/22AWG | PHASE U | 電機U相 |
| 2 | 綠 | PHASE V | 電機V相 | |
| 3 | 藍 | PHASE W | 電機W相 |

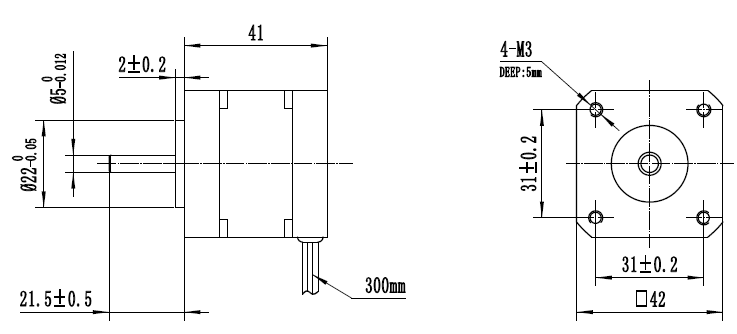

42BLF20外形圖紙
