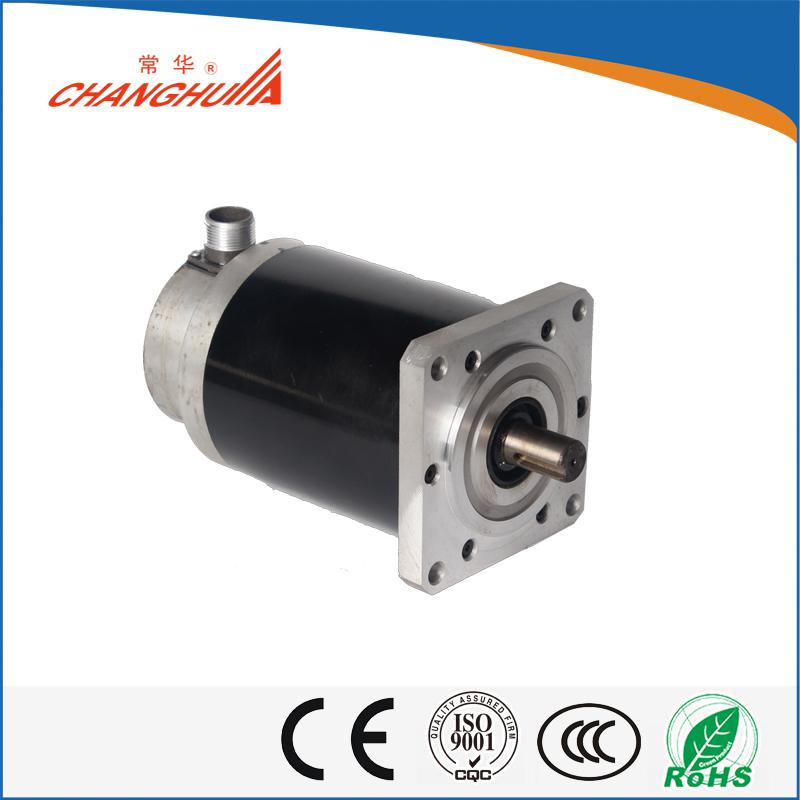

產品規格及性能 Y系列（圓形）
| 型號Model | 步距角Deg | 相數 | 電壓V | 電流A | 保持 | 相電感mH | 慣量kg/cm2 | 起動頻率HZ | 空載頻率HZ |
90BYG350A | 0.6/1.2 | 3 | 80-350 | 1 | 2 | 28 | 1.5 | 1600 | 30000 |
90BYG350B | 0.6/1.2 | 3 | 80-350 | 1.1 | 4 | 38 | 3.0 | 1600 | 30000 |
90BYG350C | 0.6/1.2 | 3 | 80-350 | 1.3 | 6 | 48 | 4.5 | 1600 | 30000 |
110BYG350A | 0.6/1.2 | 3 | 80-350 | 2.4 | 8 | 20 | 8.5 | 1600 | 30000 |
110BYG350B | 0.6/1.2 | 3 | 80-350 | 2.8 | 12 | 30 | 12.5 | 1600 | 30000 |
110BYG350C | 0.6/1.2 | 3 | 80-350 | 3.0 | 16 | 35 | 16.5 | 1600 | 30000 |
110BYG350D | 0.6/1.2 | 3 | 80-350 | 3.0 | 19 | 40 | 20.5 | 1600 | 30000 |

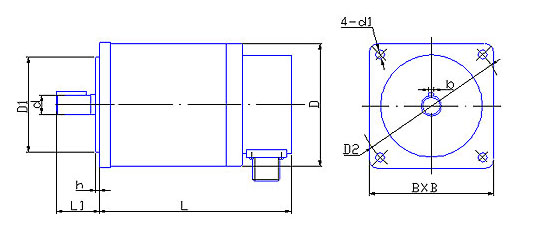

外形及安裝尺寸 Y系列（圓形）
| 型號\尺寸 | D | B×B | d | L1 | b | D1 | h | L | D2 | d1 |
90BYG350A | 90 | 92 | 14 | 30 | 4 | 70 | 3 | 116 | 107 | 7 |
90BYG350B | 90 | 92 | 14 | 30 | 4 | 70 | 3 | 152 | 107 | 7 |
90BYG350C | 90 | 92 | 14 | 30 | 4 | 70 | 3 | 185 | 107 | 7 |
110BYG350A | 110 | 112 | 19 | 37 | 6 | 85 | 3.5 | 183 | 132 | 9 |
110BYG350B | 110 | 112 | 19 | 37 | 6 | 85 | 3.5 | 198 | 132 | 9 |
110BYG350C | 110 | 112 | 19 | 37 | 6 | 85 | 3.5 | 233 | 132 | 9 |
110BYG350D | 110 | 112 | 19 | 37 | 6 | 85 | 3.5 | 256 | 132 | 9 |
接線方法
| 電機繞組 | A |
| B |
| C |
| 接地 | 航插 |
插座編號 | 1 | * | 3 | * | 5 | * | 7 | 7芯 |
插座編號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 7芯 |
接線順序 | 紅色線1 | * | 3 | * | 5 | * | 按接地標志 | 接線柱 |
