電機型號說明
| 204 | SFS | 1 | — | 5.5 | — | 15 | A1 | — | B35 | — | F | L | G | H | — | （KJ) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
產品特點
防護等級：IP54(GB/T4942.1-2006)
絕緣等級:F級（GB755-2008）
振動等級：B級（GB10068-2008）
采用全封閉式無外殼風冷結構，外形美觀、結構緊湊
采用優化的電磁設計，電磁噪聲低、運行平穩、效率高
采用進口高精度軸承和轉子高精度動平衡工藝，確保電動機運行在最高轉速范圍內穩定可靠、振動小、噪聲低
采用變頻專用漆包線，電機在特殊溫度及粉塵油霧環境下能可靠使用
采用高精度編碼器，與高性能驅動單元配合可作高精度的速度和位置控制
過載能力強，可30min150%額定功率下、5min300%額定功率下可靠運行
耐電壓沖擊，壽命長，性價比高
調速范圍廣，最高轉速可達10000rpm

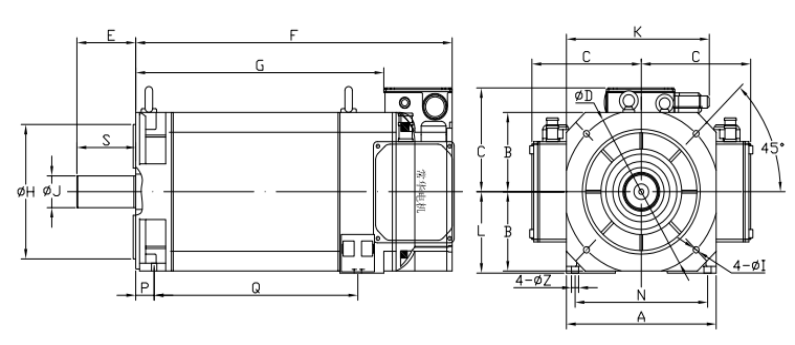

204SFS機電的主要技術參數及外形尺寸
| 項目/規格 | 204SFS-4.0-15A1-B35 | 204SFS-5.5-15A1-B35 | 204SFS-7.5-15A1-B35 |
| 驅動單元電源（V） | |||
| 額定功率（KW） | 4 | 5.5 | 7.5 |
| 額定電流（A） | 8.2 | 11.3 | 15.7 |
| 額定頻率（Hz） | 50 | ||
| 額定轉矩（N.m） | 25.5 | 35 | 48 |
| 額定轉速 | 1500 | ||
| 30min功率（KW） | 5.5 | 7.5 | 11 |
| 30min電流（A） | 11.2 | 15.1 | 22.5 |
| 30min轉矩（N.m） | 35 | 48 | 70 |
| 恒轉矩范圍 | 50-1500 | ||
| 恒功率范圍（W） | 1500-5000 | ||
| 最高轉速 | 6000 | ||
| 轉動慣量(kg·㎡) | 0.017 | 0.024 | 0.031 |
| 重量 | 50 | 65 | 80 |
| 安裝型式 | 臥式或法蘭(B35) | ||
| 冷卻風機 | 三相 AC 380V 50Hz 26W 0.1A | ||
